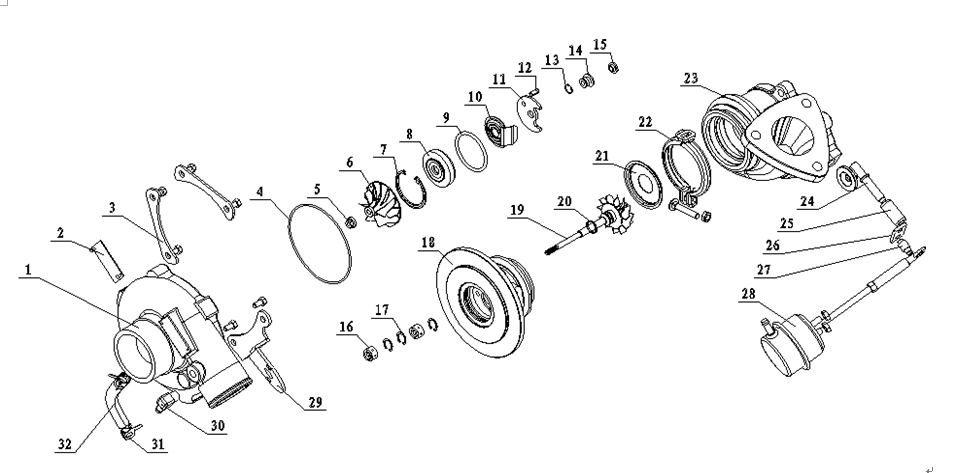

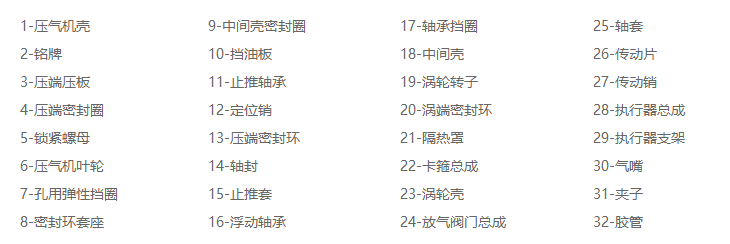

渦輪增壓器基本結構

        渦輪增壓器基本知識

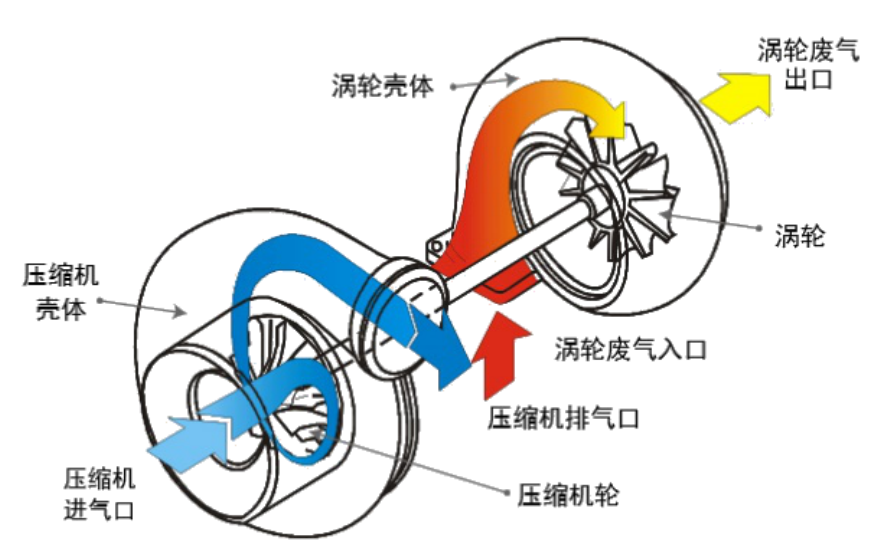

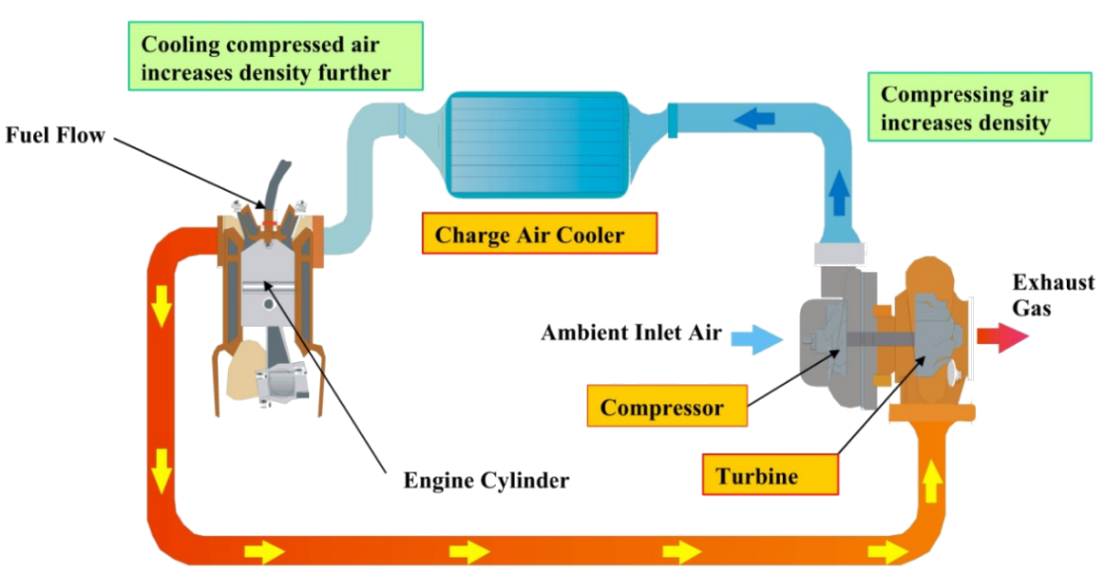

渦輪增壓器是現代增壓發動機的關鍵部件。它利用發動機排出的廢氣能量吹動渦輪，帶動共軸的壓氣機葉輪一起高速旋轉，壓氣機將新鮮空氣壓縮后，供給發動機工作，從而使發動機功率大幅度提高，油耗率下降，噪聲和排污減少，有效改善發動機的動力、經濟和環保性能。  渦輪增壓器是高效、節能、環保高科技產品，它與發動機配套工作，日益廣泛應用于汽車、工程機械、發電機組、船舶等各領域。
廢氣渦輪增壓器的主要特點在高原空氣稀薄的地區，無安裝渦輪增壓器的發動機功率會下降，安裝渦輪增壓器的發動機則可彌補下降的功率。小體積的發動機能產生大體積發動機的功率。相同體積的發動機燃油消耗率大幅度節省，燃油在氣缸內充分燃燒，汽車尾氣污染減少，實現綠色環保。

渦輪增壓器關鍵參數

①壓比π

指壓氣機出口壓力和壓氣機進口壓力之比。

π=P壓后/P壓前

P壓后指壓氣機出口絕對壓力（kPa）

P壓前指壓氣機進口絕對壓力（kPa）

②進氣流量

指單位時間流過壓氣機的氣體重量。其單位為kg/s（臺架試驗時單位為kg/h）。

③增壓器總效率

增壓器總效率是指增壓器輸出能量和輸入能量之比。是壓氣機效率、渦輪效率和機械效率三者的乘積。

④Trim值

Trim值是指壓氣機葉輪的進氣口直徑平方和出氣口直徑平方之比，再乘以100。渦輪Trim值，用排氣口直徑平方和進氣口直徑平方相比再乘以100。

⑤A/R值

A/R值是渦輪機和壓氣機重要的性能參數。R（Radius）為渦輪軸中心到渦輪進氣口（或者是壓氣機出氣口）橫截面重心的距離。A（Area）指渦輪機進氣口（或者壓氣機機出氣口）對應以上重心點所在的橫截面積。用A除以R再除以25.4的所得的比值即為A/R值。
